ЯСН-ВУ-И

Информация

Ящик собственный нужд предназначен для снабжения напряжением 12В, 220В, 380В потребителей в помещении трансформаторных подстанций, таких как освещение, розетки на 12В и 220В и отопление. Снизу на панели из негорючего диэлектрика размещены лабораторные зажимы для присоединения нагрузок до 100А. Ввод питающих и вывод отходящих линий осуществляется сверху. Ящик выполнен из оцинкованной стали с порошковым покрытием. Подробные технические характеристики представлены в таблице. Конструкция изделия согласована с Московскими Кабельными Сетями филиал ПАО «МОЭСК» В состав ЯСН-В-И входит реверсивный выключатель нагрузки ОТ100 In=100А с ручным управлением для переключения нагрузки на резервную линию с разрывом питания (индикация положения рубильника I-0-II). Переключение на резервную линию происходит через 0-позицию при помощи специальной механической блокировки, предотвращая перекрытие двух источников питания. Типовой ЯСН-В-И с автоматическими выключателями фирмы АВВ всегда есть на нашем складе. По согласованию с заказчиком возможно применение других производителей автоматических выключателей , таких как EKF, “Контактор”, “KEAZ”, Schneider Electric, Chint, Hyundai.

Характеристика

ХарактеристикаКлассификация по ГОСТ 51321.1 Защищённая
Место установки Внутренняя
Возможность перемещения Стационарное
Степень защиты по ГОСТ 14254 IP 20
Номинальное напряжение, В 380
Номинальный ток ввода, А 100
Номинальное напряжения изоляции, В 660
Частота силовой сети, Гц 50
Класс защиты от поражения электрическим током 1
Климатическое исполнение и категория размещения по ГОСТ 15150 У2
Масса, кг 17

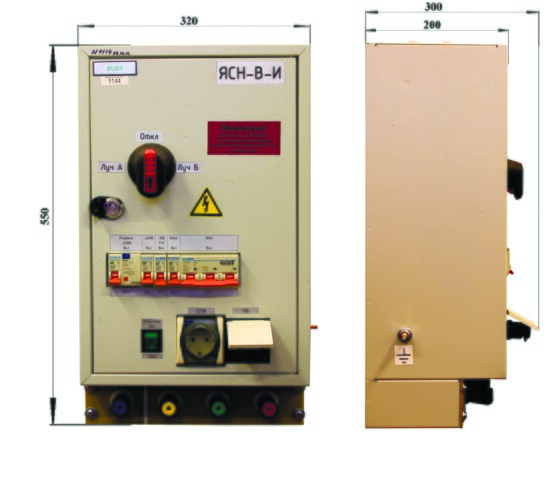

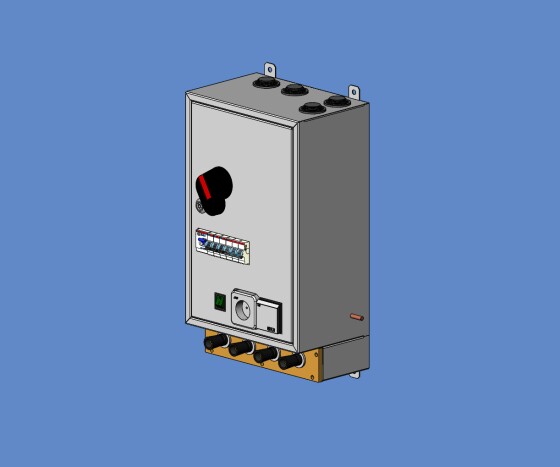

Внешний вид ЯСН-ВУ-И
