СП-0,4
Информация
СП-0,4 это соединительный пункт 0,4 кВ применяется в трансформаторных подстанциях ПАО "МОЭСК" при подключении
ВРЩ 0,4 заявителя к РУ-0,4. Инмашком изготавливает СП-0,4 в металлических шкафах навесного исполнения согласно электрической схеме.
Шкаф выпускается в двух исполнениях корпуса высотой 520 мм и 700 мм . Вариант высотой 520 мм для подключения кабеля до 35 мм², высотой 700 мм для подключения кабеля до 70 мм².
Характеристика
Классификация по ГОСТ 51321.1 Защищённая
Место установки Внутренняя
Возможность перемещения Стационарное
Степень защиты по ГОСТ 14254 IP 31
Номинальное напряжение, В 380
Номинальный ток ввода, А 250
Номинальное напряжения изоляции, В 660
Частота силовой сети, Гц 50
Класс защиты от поражения электрическим током 11
Климатическое исполнение и категория размещения по ГОСТ 15150 У2

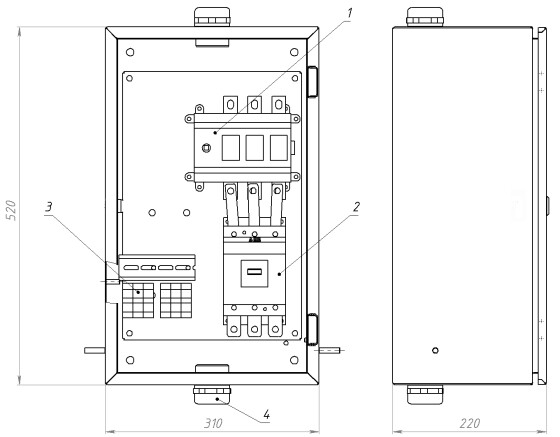

СП-0,4 (520х310х220) для подключения кабеля до 35 мм2
1 - Рубильник In=250A
2 - Выключатель автоматический до In=160А
3 - Клеммы проходные 35 мм.кв. для N и PE
4 - Гермоввод PG 63
1 - Рубильник In=250A
2 - Выключатель автоматический до In=160А
3 - Клеммы проходные 35 мм.кв. для N и PE
4 - Гермоввод PG 63

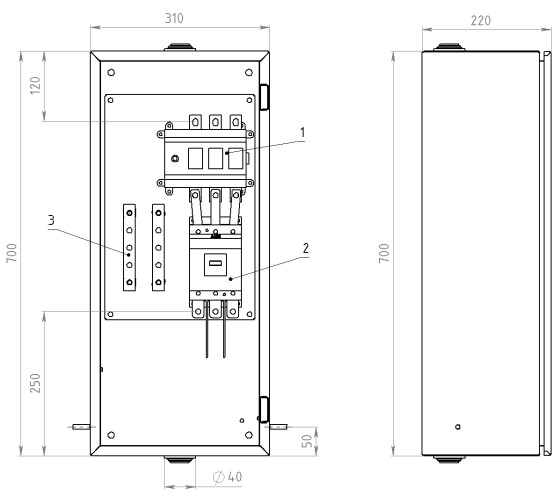

СП-0,4 (700х310х220) для подключения кабеля до 70 мм2
1 - Рубильник In=250A
2 - Выключатель автоматический до In= 160А
3 - Шина медная N и PE
4 - Кабельный ввод до 40 мм
1 - Рубильник In=250A
2 - Выключатель автоматический до In= 160А
3 - Шина медная N и PE
4 - Кабельный ввод до 40 мм

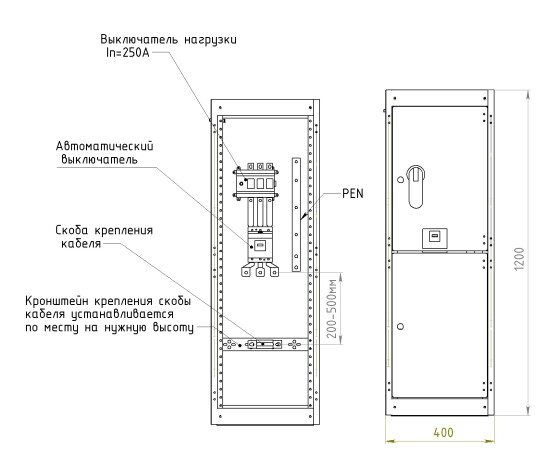

СП-0,4 (1200х400х300)
Напольного исполнения
для подключения кабеля до 240 мм2
Напольного исполнения
для подключения кабеля до 240 мм2

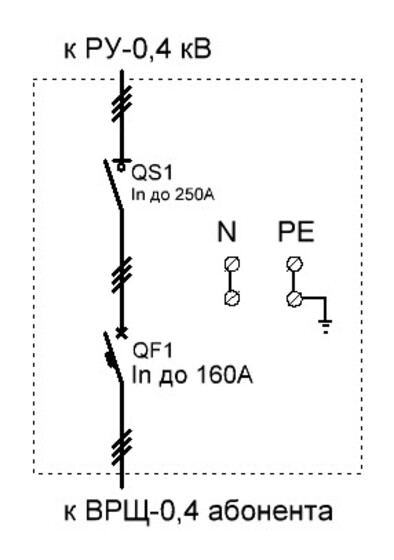

Схема электрическая
