ШПСН
Информация
Шкаф питания собственных нужд модификации ВУ предназначен для питания напряжением 12 и 220/380В различных потребителей в помещении трансформаторных подстанций. К таким потребителям относятся приборы освещения, обогрева, телемеханики, розетки, электродвигатели взвода пружин вакуумных выключателей средневольтных камер, испытательное оборудование, резервное питание счетчиков электроэнергии. ШПСН-ВУ-И обеспечивает питание внешних розеток 220В и 12В; снабжены УЗО. В ШПСН-ВУ-И выполнено автоматическое резервирование питания от двух независимых источников , реализованное на реверсивном контакторе ПМ12, без выдержки времени. ШПСН-ВУ-И состоит из металлоконструкции в виде навесного шкафа с монтажной платой и дверью. Шкаф выполнен из оцинкованной стали с порошковым покрытием. На верхней и нижней частях шкафа располагаются кабельные гермовводы (сальники). На двери смонтирована светосигнальная аппаратура зеленого и красного цветов, информирующая от какого Ввода питается нагрузка. Так же на дверь выведены рычажки управления модульными включателями. На нижней панели шкафа из негорючего диэлектрика располагаются внешние розетки на 220/12В и лабораторные клеммы 380В. Внутри смонтирована силовая часть: автоматические выключатели, магнитные пускатели, понижающие трансформаторы, проходные клеммы. Подробные технические характеристики представлены в таблице. Конструкция изделия согласована с Московскими Кабельными Сетями филиал ПАО «МОЭСК»
Характеристика
Классификация по ГОСТ 51321.1 Защищённая
Место установки Внутренняя
Возможность перемещения Стационарное
Степень защиты по ГОСТ 14254 IP 20
Номинальное напряжение, В 380
Номинальный ток ввода, А 100
Номинальное напряжения изоляции, В 660
Частота силовой сети, Гц 50
Класс защиты от поражения электрическим током 1
Климатическое исполнение и категория размещения по ГОСТ 15150 У2
Масса, кг 17

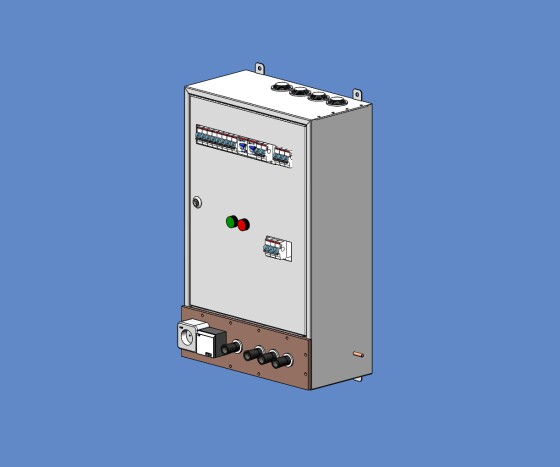

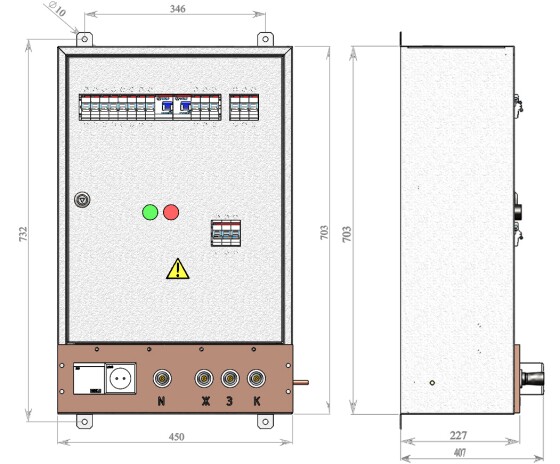

Внешний вид ШПСН-ВУ-И
