АВР на реверсивном выключателе-нагрузки ОTM(ABB)
Описание

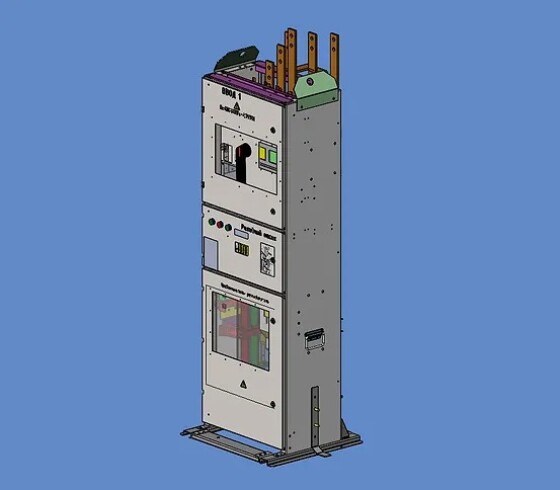

Автоматическое включение резерва (АВР) — один из видов автоматики, направленный на повышение надежности работы сети заключается в автоматическом подключении к системе резервного источника питания в случае потери системой электроснабжения. АВР-2500(2000, 1250)-0.4-ОТМ служит для многократного взаимного резервирования питания для секций низкого напряжения 0.4кВ в двухлучевой трансформаторной подстанции в случае аварийной ситуации (нарушение последовательности чередования фаз, исчезновения напряжение или его снижение ниже определенного уровня). АВР производит отключение основного ввода при нарушении электроснабжения и включит РУ НН от резервного. При восстановлении нормального питания схема возвращается в исходное состояние. Конструктивно АВР состоит из двух металлических шкафов, разделенных на три отсека каждый: отсек выключателя нагрузки, отсек автоматики (релейный) и отсек предохранителя разъединителя.
Функции

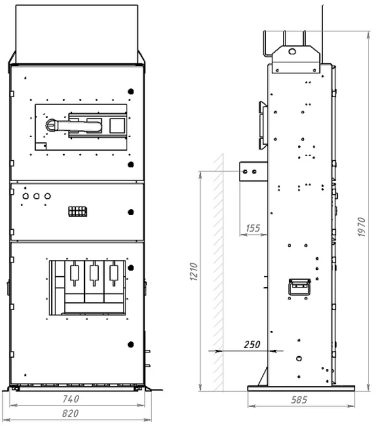

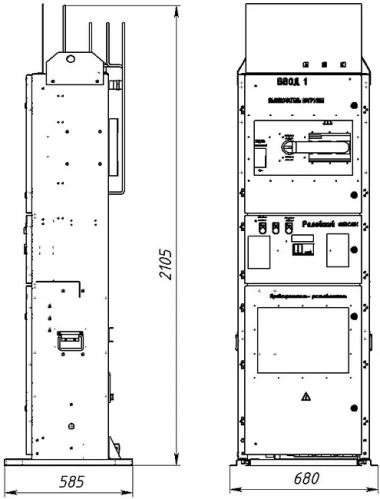

Устройство АВР представляет собой комплект из двух идентичных металлический шкафов(стоек) напольного исполнения с тремя открывающимися дверцами. Стойки смонтированы в помещении трансформаторной подстанции соответствующей секции. Шкафы содержат выключатель нагрузки OTM-2500(1250) (ABB), предохранитель(ППН41) –разъединитель OFAX(ABB) и аппаратуру вторичных цепей управления. Габаритные размеры стойки 680х585х2105.
Работы схемы

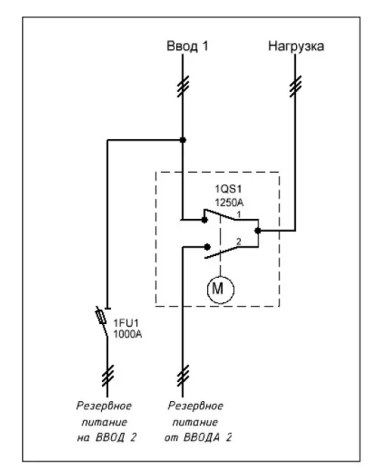

Работа схемы. В нормальном режиме питания выключатель нагрузки находится в положении ׀ и питают сборку от основного ввода, питание от резервного ввода отключено. При нарушении электроснабжения со стороны основного ввода схема АВР с выдержкой времени переключает выключатель нагрузки в положение ׀׀, подавая тем самым питание на сбоку 0,4 кВ от резервного ввода. При восстановлении нормального питания схема без выдержки времени возвращается в исходное состояние (выключатель нагрузки переключается в положение ׀). Для защиты от включения на короткое замыкание выключателя нагрузки служат плавкие предохранители ППН ППН-41(1000А) откалиброванные с учетом мощности силового трансформатора. Таким образом, осуществляется взаимное резервирование двух независимых источников питания каждой из сборок подстанции.
