ЩРНВ на автоматических выключателях
Описание
Основной отличительной особенностью является установка на вводах автоматических выключателей на ток до 4000А воздушного типа. Это позволяет выполнить АВР (2 Ввода - 2 нагрузки с секционником). Автоматические выключатели поставляется с электронным расцепителями для гибкой защиты по перегрузки и токам короткого замыкания. Автоматический выключатель имеет выкатное исполнение для видимого разрыва и повышения уровня ремонтопригодности и заменяемости.
Отходящие линии - автоматические выключатели в литом корпусе до 1600А
Отходящие линии - автоматические выключатели в литом корпусе до 1600А
Функции
ЩРНВ может иметь: - медные или алюминиевые токоведущие шины, вводной и секционные автоматические выключатели от 800А до 4000А - производителей автоматических выключателей ABB(Emax), HYUNDAI( HGN) Socomec (SIDER) и т.д.,. На отходящих линиях установлены автоматические выключатели на ток до 1600А. Существует возможность организации коммерческого и технического учета как на вводе, так и на отходящих линиях -возможность реализации четырех- и пятипроводных схем защитного заземления, установка амперметров, вольтметров или анализаторов сети.

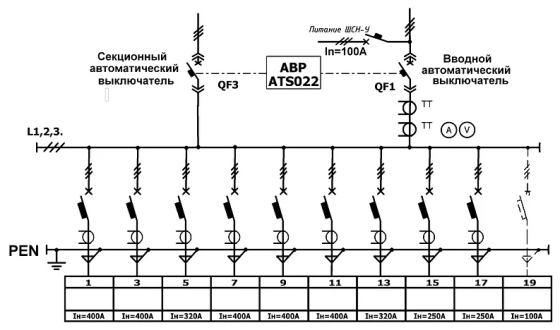

ЩРНВ может оснащаться:- устройством АВР (2 в 2 с секционником, 2 в 1, 2 в 1 с ДГУ) , выполненным на релейной схеме , на схеме с применением логических реле (CL-LMR, Zelio Logic, LOGO), на готовых решения ABB (ATS022) или LOVATO (ATL 600 и 610).

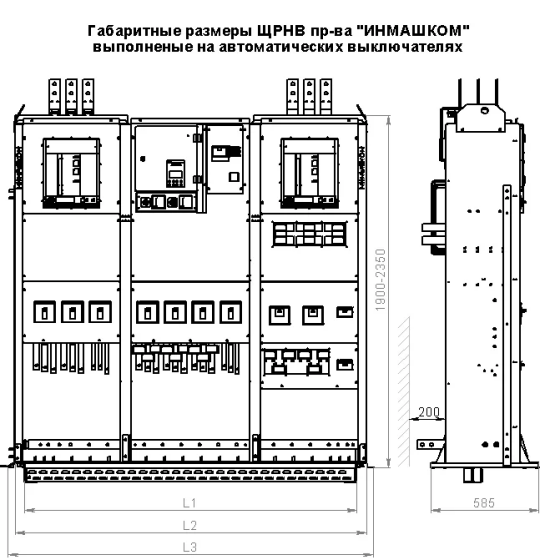

| Наименования | L1, мм | L2, мм | L3, мм | Примечание |
| ЩРНВ | - | - | - | уточняется по проекту |
