ЩРНВ
Описание
Основной отличительной особенностью является установка на вводах автоматических выключателей на ток до 4000А воздушного типа. Это позволяет выполнить АВР (2 Ввода - 2 нагрузки с секционником). Автоматические выключатели поставляется с электронным расцепителями для гибкой защиты по перегрузки и токам короткого замыкания.
Автоматический выключатель имеет выкатное исполнение для видимого разрыва и повышения уровня ремонтопригодности и заменяемости.
Автоматический выключатель имеет выкатное исполнение для видимого разрыва и повышения уровня ремонтопригодности и заменяемости.
Функции
ЩРНВ может иметь: - медные или алюминиевые токоведущие шины, вводной и секционные автоматические выключатели от 800А до 4000А - производителей автоматических выключателей и фидеров ABB (Emax/ZLBM), HYUNDAI( HGN) Socomec (SIDER), APATOR, и др. - плавкие вставки в фидерах от 40 А до 630А -возможность организации коммерческого и технического учета как на вводе, так и на отходящих линиях -возможность реализации четырех- и пятипроводных схем защитного заземления, установка Амперметров, вольтметров или анализаторов сети.

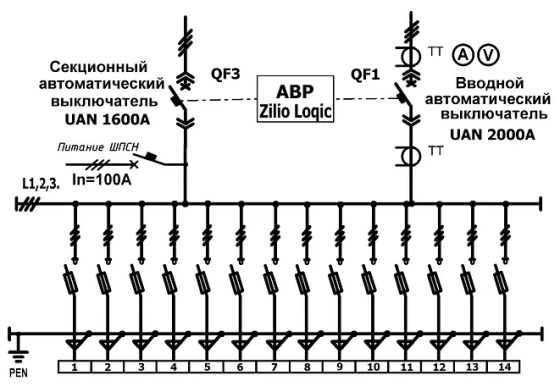

ЩРНВ может оснащаться:- устройством АВР (2 в 2 с секционником, 2 в 1, 2 в 1 с ДГУ) , выполненным на релейной схеме , на схеме с применением логических реле (CL-LMR, Zelio Logic, LOGO), на готовых решения ABB (ATS022) или LOVATO (ATL 600 и 610)

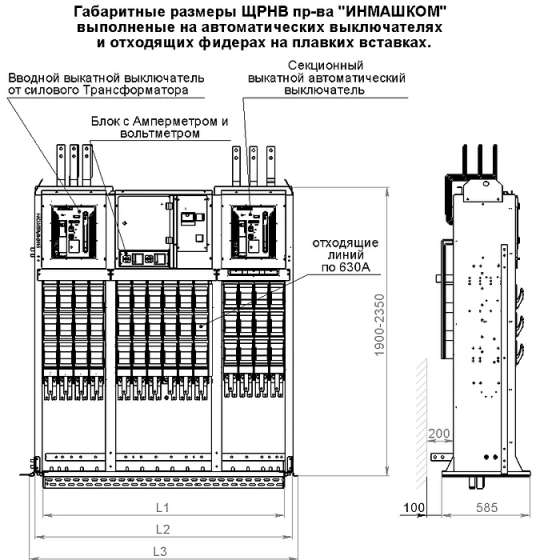

| Наименования | L1, мм | L2, мм | L3, мм | Примечание |
| ЩРНВ-14 | 1700 | 1600 | 1780 | 14 фидеров по 630А |
| ЩРНВ-16 | 1900 | 1800 | 1980 | 16 фидеров по 630А |
| ЩРНВ-18 | 2100 | 2000 | 2180 | 18 фидеров по 630А |
