ЩРНВ
Описание
Основной отличительной особенностью является наличие отходящего автоматического выключателя на ток до 2500А воздушного типа. Это позволяет подключить потребителя свыше 1600 Ампер на линию. Автоматический выключатель поставляется с электронным расцепителем для гибкой защиты по перегрузки и токам короткого замыкания.

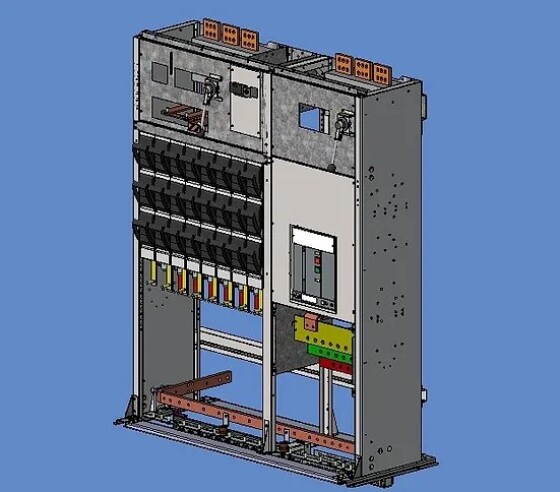

Автоматический выключатель имеет выкатное исполнение для видимого разрыва и повышения уровня ремонтопригодности и заменяемости.
Автоматический выключатель имеет выкатное исполнение для видимого разрыва и повышения уровня ремонтопригодности и заменяемости.
Функции
ЩРНВ может иметь: - медные или алюминиевые токоведущие шины вводной и секционный выключатели нагрузки от 400А до 4000А - производителей выключателей и фидеров ABB (OT/OTM/OETL), Socomec (SIDER), Schneider Electric(ISERE), APATOR, Jean Muller и др. - плавкие вставки в фидерах от 40 А до 630А -возможность организации коммерческого и технического учета как на вводе, так и на отходящих линиях -возможность реализации четырех- и пятипроводных схем защитного заземления
Автоматические выключатели могут быть: Formula Air FA2C ЕК1 LSI АВВIn=1250А, In=1600А, In=2000А (выкатного исполнения)
HGN25B реле GPR-LP HYUNDAI
In=1250А, In=1600А, In=2000А (выкатного исполнения)
HGN25B реле GPR-LP HYUNDAI
In=1250А, In=1600А, In=2000А (выкатного исполнения)

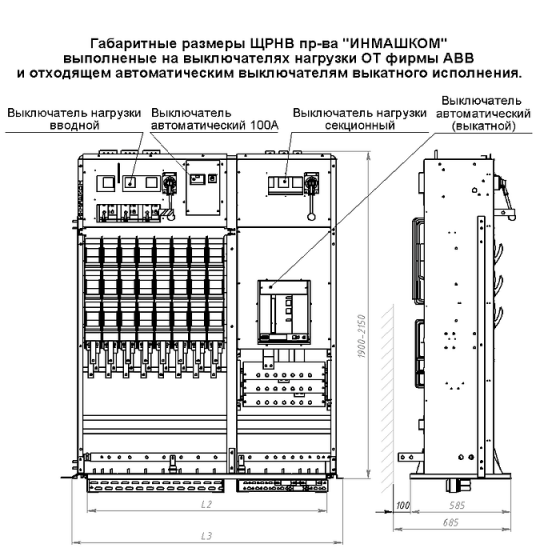

| Наименования | L1, мм | L2, мм | L3, мм | Примечание |
| ЩРНВ-8 | 1500 | 1400 | 1580 | 8 фидеров 630А+ Автом. выкл. |
| ЩРНВ-10 | 1700 | 1600 | 1780 | 10 фидеров 630А+ Автом. выкл. |
| ЩРНВ-12 | 1900 | 1800 | 1980 | 12 фидеров 630А+ Автом. выкл. |
