ЩРНВ
Информация
Основной вид продукции ЗАО «ИНМАШКОМ» - это ЩРНВ - Щит Распределительный НизкоВольтный. Производится свыше 25 лет, за которые изготовлено более 15 000 штук.
Имеет надежную и простую конструкцию, собранную из качественных материалов и компонентов. Применяется во многих регионах Российской Федерации.
Имеет сертификаты и согласования большого числа эксплуатирующих организаций, в т.ч. МКС и ОЭК г. Москвы. Имеет кратчайший срок изготовления -от недели.
Функции
ЩРНВ может иметь: - медные или алюминиевые токоведущие шины вводной и секционный выключатели нагрузки от 400А до 4000А - производителей выключателей и фидеров ABB (OT/OTM/OETL), Socomec (SIDER), Schneider Electric(ISERE), APATOR, Jean Muller и др. - плавкие вставки в фидерах от 40 А до 630А -возможность организации коммерческого и технического учета как на вводе, так и на отходящих линиях -возможность реализации четырех- и пятипроводных схем защитного заземления
Описание

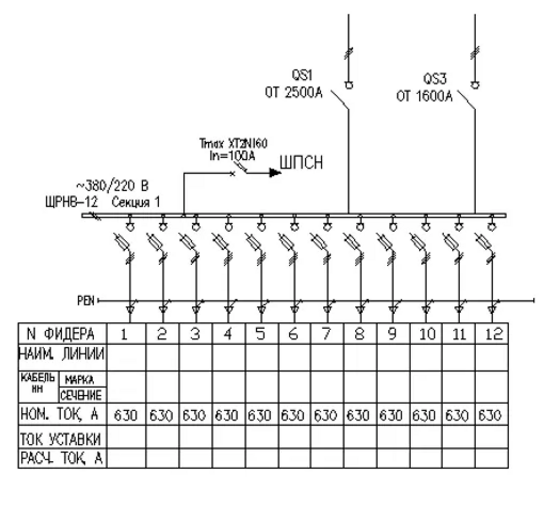

ЩРНВ располагается в трансформаторной подстанции и предназначен для приема электроэнергии от трансформатора посредством вводного выключателя нагрузки (рубильника) или автоматического выключателя и распределения ее потребителям с помощью отходящих линий - фидеров. Для повышения надежности электроснабжения потребителей, имеется возможность секционирования с другим вводом трансформаторной подстанции с помощью секционного выключателя нагрузки.

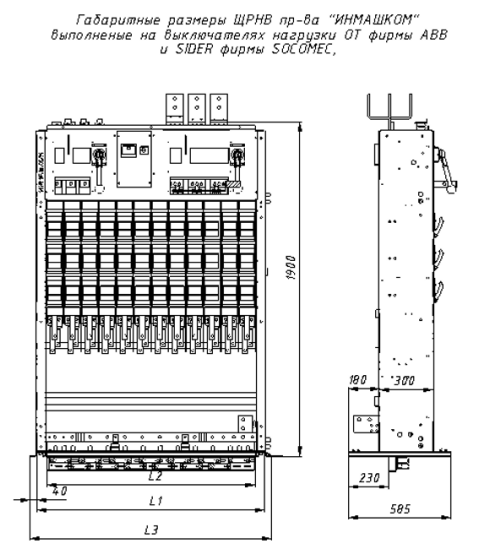

| Наименования | L1, мм | L2, мм | L3, мм | Примечание |
| ЩРНВ-6 | 700 | 590 | 780 | 6 фидеров 630А |
| ЩРНВ-8 | 900 | 790 | 980 | 8 фидеров 630А |
| ЩРНВ-10 | 1100 | 990 | 1180 | 10 фидеров 630А |
| ЩРНВ-12 | 1300 | 1190 | 1380 | 12 фидеров 630А |
| ЩРНВ-14 | 1500 | 1390 | 1580 | 14 фидеров 630А |
| ЩРНВ-16 | 1700 | 1590 | 1780 | 16 фидеров 630А |
| ЩРНВ-18 | 1900 | 1790 | 1980 | 18 фидеров 630А |
| ЩРНВ-20 | 2100 | 1990 | 2180 | 20 фидеров 630А |
| ЩРНВ-22 (12+10) | 2600 | 2680 | расстояние между сборками 120 мм. | |
| ЩРНВ-24(12+12) | 2800 | 2880 | расстояние между сборками 120 мм. | |
| ЩРНВ-26 | 3000 | 3080 | расстояние между сборками 120 мм. |
